デジタルサーボコントローラ SSL_500D
特長：
- デジタルノッチフィルタ機能付き
- 変位制御、速度制御、荷重制御対応
- 高信頼性、低コスト
表1．仕様一覧
| 型式 | SSL_500D | |
|---|---|---|
| 1 | 制御方式 | デジタルPID制御 |
| 2 | アナログ入力電圧 | 0V～+5V(+10V)、+/-5V 選択可能 |
| 3 | 入出力端子 | BNC端子 |
| 4 | 接続センサタイプOption | 変位センサ、速度センサ、荷重センサ |
| 5 | 接続ピエゾドライバOption | |
| 6 | HV range | -30V～+150V |
| 7 | 駆動電源 | AC100、2A |
| 8 | 使用環境 | 温度：-10℃～+50℃、環境：86％RH以下 |
※表は左右にスクロールして確認することができます。
付記1）各種センサ、ピエゾドライバ、ピエゾステージ他をoptionで販売しております。御希望の場合には担当営業にご相談ください。
図1．デジタルサーボによる制振効果

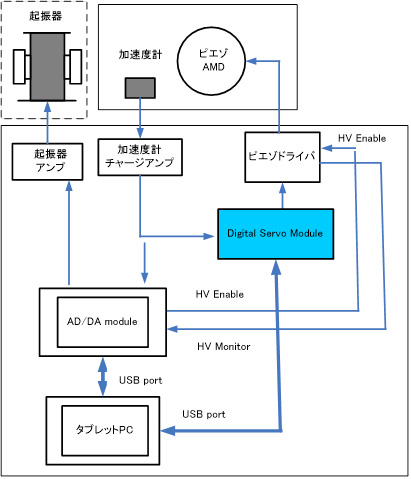

図2．SSLサーボコントローラ 500D応用例_Active Mass Dumper (制振システム)

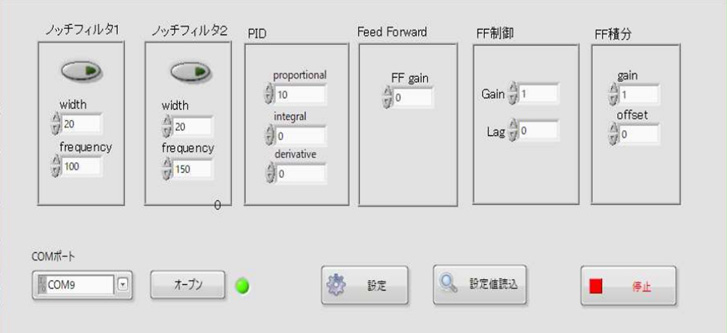

図3．SSLサーボコントローラSSL-500Dのパラメータ設定画面
