ピエゾパルサドライバ モデル：SSL SPD151P OEM
特長：
- 超高速ピエゾパルサドライバ
- HV レンジ:セミバイポーラ出力(-30V～150V)
- 低コスト
- 装置組み込み用
主な仕様：
表1．主要一覧
| パラメータ | SPD151POEM仕様 | |
|---|---|---|
| １ | チャンネル数 | １ |
| ２ | 出力電圧レンジ | -30～150V) |
| ３ | 出力電流ピーク値 | 10A |
| ４ | 入力電圧 | -1V～+5V |
| ５ | 入力端子 | BNC |
| ６ | 出力端子 | BNC |
| ７ | 外形寸法 | WHD:190x113x320mm |
| ８ | 駆動電源 | AC100V～AC200V |
| ９ | 使用環境 | 温度：-10℃～+50℃、 湿度：86％RH以下 |
※表は左右にスクロールして確認することができます。

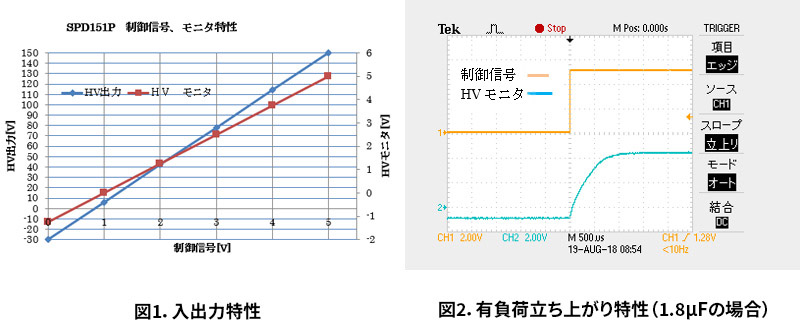

表2．HV出力、HV出力モニタ特性
| 制御信号[V] | HV出力[V] | HVモニタ[V] |
|---|---|---|
| ∸1.0 | -30 | -1.0 |
| 0 | 0 | 0 |
| 1.0 | 30 | 1.0 |
| 2.0 | 60 | 2.0 |
| 3.0 | 90 | 3.0 |
| 4.0 | 120 | 4.0 |
| 5.0 | 150 | 5.0 |
※表は左右にスクロールして確認することができます。
注）本製品は2点間の位置制御を高速で行うためのピエゾ駆動装置です。最大位置は制御の波高値で決まります。また立ち上がり速度は負荷（ピエゾ）の静電容量の大きさにより影響されます。HV出力のOFFSETつまみ調整、HV出力のデジタル表示機能が必要な場合には、標準品ドライバモデルSSL SPD150Pをお使い下さい。
