Zステージ モデル： SSL Z500 S
特長：
- 省スペースで超ロングストローク
- 低コスト
- 装置組み込み用に最適、軽量
主要仕様：
表1．仕様一覧
| 型式 | SSL Z500S | |
|---|---|---|
| 1 | ストローク量 | 500um（±10％） |
| 2 | 入力電圧 | -30Ｖ～＋150Ｖ（0Ｖ～＋150Ｖも、発注時に変更可） |
| 3 | 入出力端子 | BNC端子 |
| 4 | 寸法 | 95mm(L)*24.5mm(W)*35.9mm(H) |
| 5 | 重量 | 280g |
| 6 | ケーブル長 | 1m |
| 7 | 共振周波数 | 29.4Hz |
※表は左右にスクロールして確認することができます。
図1． Z500外観図

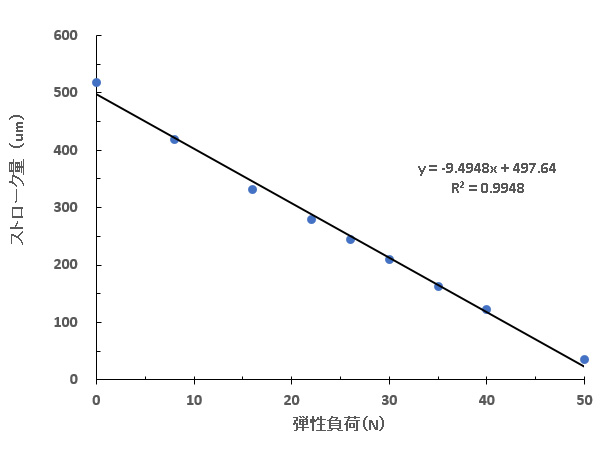

図2 Z500の弾性負荷とストロークの関係

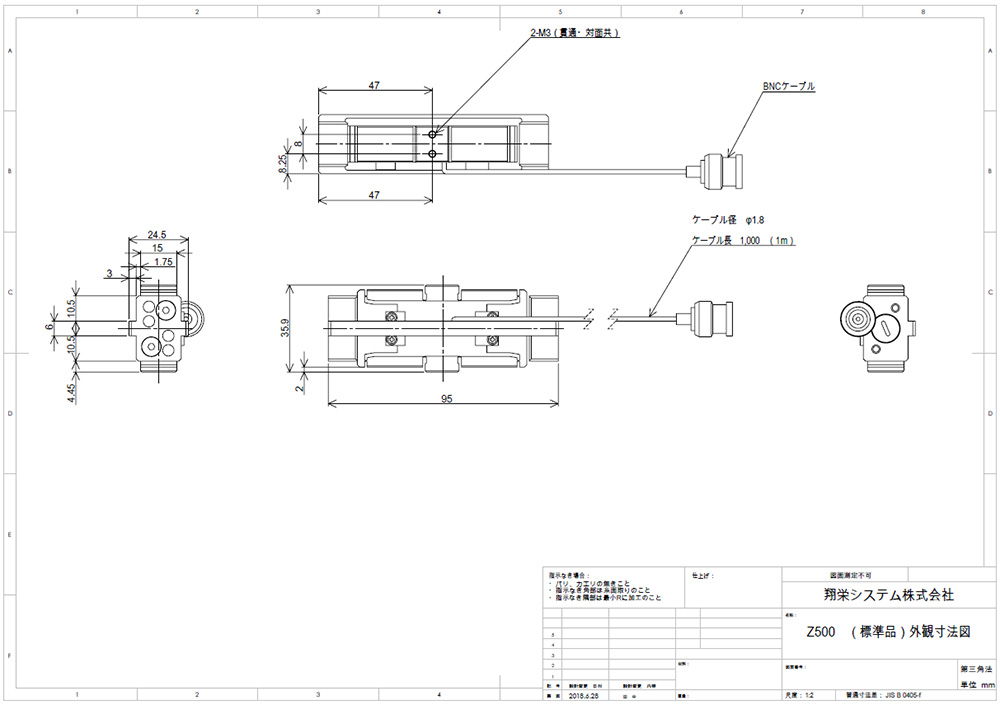

外観寸法図
