Zステージ モデル：SSL_ Z1000S
特長：
- 省スペースで超ロングストローク
- 低コスト
- 装置組み込み用に最適、軽量
表1．Z1000S仕様一覧
| 型式 | SSL Z1000S | |
|---|---|---|
| 1 | ストローク量 | 1000um（±10％） |
| 2 | 入力電圧 | -30Ｖ～＋150Ｖ（0Ｖ～＋150Ｖも、発注時に選択可） |
| 3 | 入出力端子 | BNC端子 |
| 4 | 寸法 | 139mm(L)*29mm(W)*37mm(H) |
| 5 | 重量 | 360g |
| 6 | ケーブル長 | 1m |
| 7 | 共振周波数 | 15.4Hz |
※表は左右にスクロールして確認することができます。

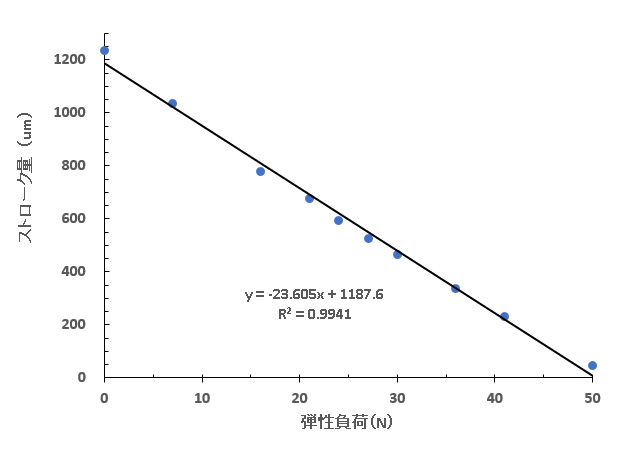

図２． Z1000Sの弾性負荷とストロークの関係

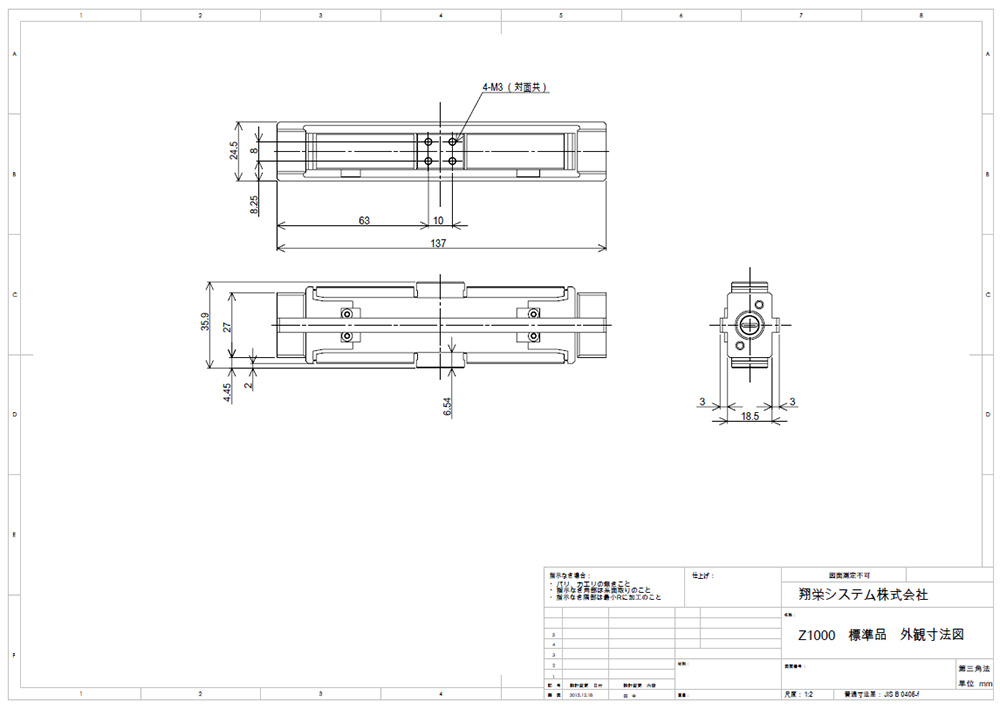

図3．Z1000S外観寸法図
